Управляемый USB хаб (с управлением через WEB интерфейс или GSM канал)

Предлагаем Вам 7 - 49 портовый управляемый USB хаб в пластиковом или металлическом корпусе или исполнением в 19" стойку, с расширенным диапазоном температур. Управляемый USB хаб позволяет производить подключение и отключение USB устройств и оборудования по сети LAN-Ethernet через пользовательский WEB интерфейс или по каналу GSM с помощью мобильного телефона.

Вы можете удаленно осуществлять аппаратное отключение и подключение USB устройств (электронных ключей защиты, флеш накопителей, USB мониторов, USB периферийных устройств и т.п.) через Telnet или WEB интерфейс устройства.
Возможность удаленно аппаратного отключения позволяут поднять на новый качественный уровень безопасность информации, безопасность совместного использования различных USB устройств.

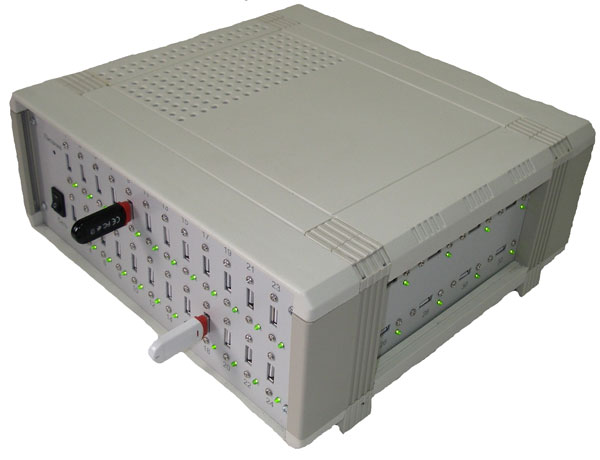

Внешний вид управляемого USB хаба в пластиковом корпусе

Внешний вид управляемого USB хаба в пластиковом корпусе и исполнением в 19" стойку

Внешний вид управляемого USB хаба в пластиковом корпусе и исполнением в 19" стойку

(вид сзади)

Интерфейс управляемого USB хаба - Стандарт USB 1, USB 2.0

Разъем USB управляемого USB хаба - USB Type B (в комплекте - кабель для подключения к компьютеру)

Параметры управляемого USB хаба
Количество выходных портов                                                7 …49
Макс. выходной ток (на каждый порт), мА                              500
Разъем выходных портов                                                       USB Type A

Требования по электропитанию управляемого USB хаба
Рабочее напряжение от внешнего источника                         9 ~ 16 В
Потребление тока до                                                           15А
Разъем электропитания                                                        Клеммы
Концентрический штекер

Требования к окружающей среде управляемого USB хаба
Рабочая температура, град. C     -20 ~ +85 (-40 ~ +85)
Рабочая влажность, %                  5 ~ 95
Температура хранения, град. C   -40 ~ +85

Конструктивные свойства управляемого USB хаба
Материал корпуса            Алюминий, пластик
Монтаж                           Настольный/настенный/в 19" стойку
На DIN-рейку                   (опционально)

Комплект поставки управляемого USB хаба
Краткое руководство пользователя управляемого USB хаба
Кабель интерфейса USB для подключения управляемого USB хаба

Описание и инструкция по использованию управляемого USB хаба «USB–hub 1.32»
Управляемый USB хаб «USB–hub 1.32» (далее «устройство») представляет собой USB-разветвитель на 32 порта USB, позволяющий управлять подачей питания (+5В) индивидуально на каждый порт. Управление и отслеживание текущего состояния каждого из портов осуществляется при помощи WEB-интерфейса или через стандартный терминал «Telnet».
ВАЖНО: Перед началом работы необходимо в настройках BIOS ПК, с которым планируется использовать управляемый USB хаб выставить тип USB «Full Speed». В противном случае возможны ошибки ОС типа «USB устройство не опознано».

WEB-ИНТЕРФЕЙС УСТРОЙСТВА

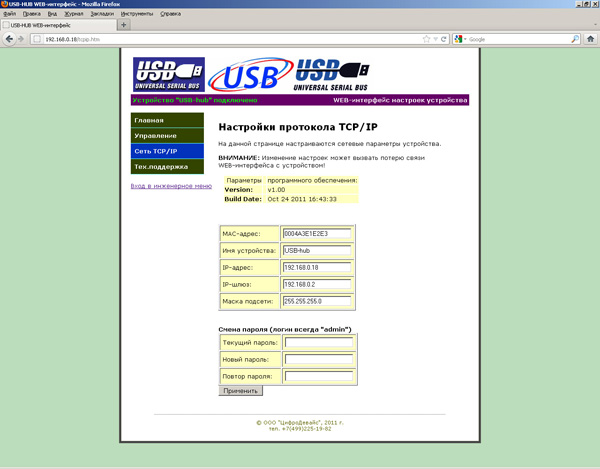

1. Настройка общих параметров протокола Интернет TCP/IP
Перед первым подключением управляемыого USB хаба к сети LAN-Ethernet необходимо, чтобы системный администратор, обслуживающий данную сеть, назначил для подключаемого прибора, как для сетевого устройства, IP-адрес и маску подсети (см. в заводские установки).

Заводские установки сетевых параметров управляемыого USB хаба:
№ п/п Параметр Значение
1. MAC-адрес                       00:04:A3:01:05:xx
2. Собственный IP-адрес      192.168.10.180
3. IP-адрес шлюза                192.168.10.1
4. Маска подсети                 255.255.255.0

Для получения доступа к WEB-интерфейсу управляемыого USB хаба необходимо выполнить следующую последовательность действий (для ОС «Windows XP»):

1. Подключите управляемый USB хаб к сетевой карте персонального компьютера, используя сетевой кабель типа «компьютер-компьютер» («кросовер») с разъемами RJ-45. Включите ПК.

2. Откройте на ПК панели Windows XP: «Пуск» → «Настройка» → «Сетевые подключения» → «Подключение по локальной сети».

3. Настройте параметры протокола TCP/IP для сетевого подключения таким образом, чтобы ПК находился в одной подсети с управляемым USB хабом. Для этого, в большинстве случаев достаточно присвоить компьютеру IP-адрес, отличающийся только последней цифрой от IP-адреса прибора, например, 192.168.10.83 (см. рис. 1). Нажмите кнопку «ОК» на панели «Свойства: Протокол Интернета (TCP/IP)».

4. Запустите Интернет-браузер «MS Internet Explorer» или любой другой,

5. В настройках браузера отключите возможность использования прокси-сервера. Для этого при работе в «MS Internet Explorer» зайдите в меню «Пуск», откройте «Панель управления» и выберите «Свойства обозревателя». На появившейся форме (см. рис. 2) выберите вкладку «Подключения» и нажмите кнопку «Настройка LAN». На появившейся форме «Настройка локальной сети» снимите отметку «Использовать прокси-сервер…». Нажмите кнопки «ОК» на панелях «Настройка локальной сети» и «Свойства обозревателя».

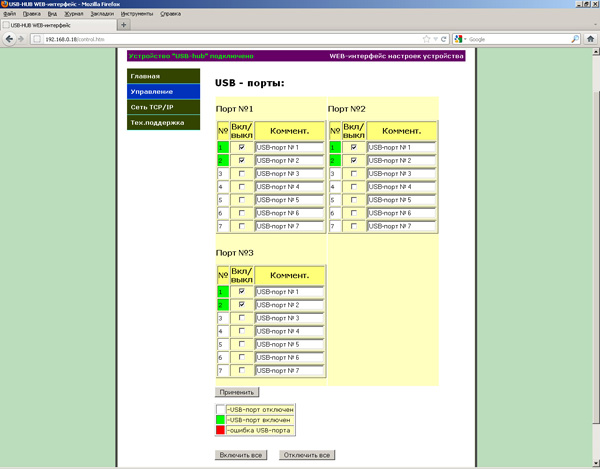

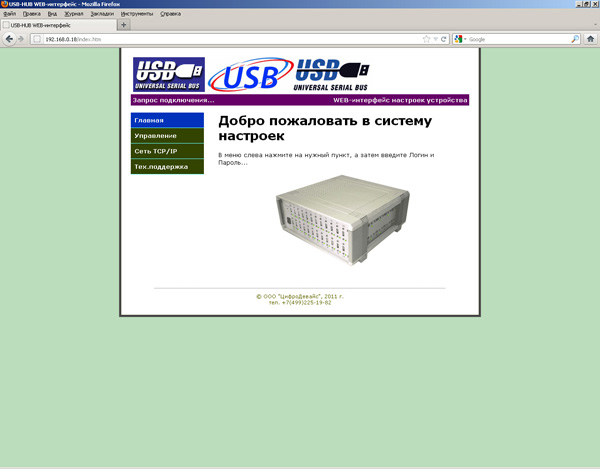

6. Вид WEB интерфейса управляемого USB хаба.

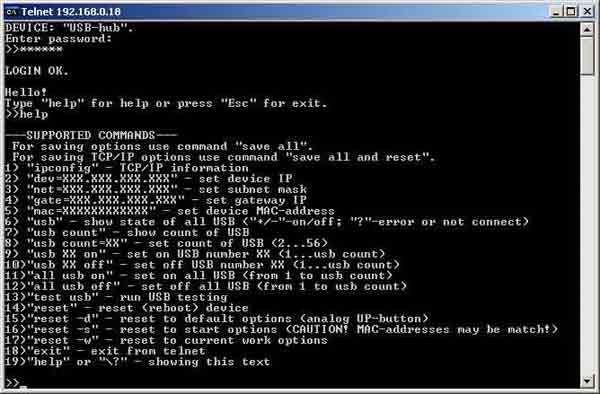

Перечень команд для управления  управляемым USB хабом через telnet:
