Система мониторинга и контроля ресурсов ЖКХ
Система учета и контроля
потребления ресурсов объектов ЖКХ
Назначение системы мониторинга и контроля потребления ресурсов ЖКХ:
оперативный централизованный контроль и снижение расходов на оплату коммунальных платежей за потребление тепло, водо, энерго и прочих ресурсов в сфере ЖКХ.
Функции системы мониторинга и контроля потребления ресурсов ЖКХ:
- Сбор данных о суммарном и текущем потреблении ресурса с любых типов приборов учёта (счётчиков), имеющих в своём составе импульсный выход (счётчики воды, электрической энергии, газа и т.п.);
- Передача показаний от потребителей на центральный сервер по каналу Интернет.
- Ведение архивов на центральном сервере, позволяющих формировать разнообразные отчёты о динамике потребления ресурсов.
- Возможность при помощи специального клиентского ПО удалённо осуществлять просмотр данных (в текстовом и графическом виде), а также выборочно блокировать потребителей.
- Настройка и конфигурирование приборов в составе системы при помощи стандартных средств Windows (Telnet)
- Продолжение подсчёта потребляемых ресурсов (без передачи на сервер) при отключении питания и после возобновления питания досылка накопленных данных на сервер.
Состав и характеристики
системы мониторинга и контроля потребления ресурсов ЖКХ:
- Устройства оконечные «УО-4»:
- Интерфейс связи — RS485
- Количество подключаемых счётчиков (кол-во импульсных входов) - 4
- Кол-во выходов (типа «открытый коллектор») - 4
- Время продолжения счёта при отсутствии основного питания — 10 дней. (При условии установленного нового батарейного элемента питания).
- Устройство ведущее «Точка-Е»:
- Интерфейс связи — TCP/IP Ethernet, RS485
- Количество подключаемых оконечных устройств по шине RS485 — 127 (с использованием повторителя RS485) - 32 (без использования повторителя)
- Жидкокристаллический индикатор (ЖКИ) 2 строки по 12 символов для отображения количества подключенных приборов по RS485 и состояния соединения с сервером.
- Возможность настройки через Telnet
- Серверное программное обеспечение (ПО):
- Операционная система — Windows или Linux (Unix)
- Количество подключаемых устройств «Точка-Е» (объектов) - 65535 шт.
- Непрерывная архивация данных, получаемых от объектов
- Количество подключаемых клиентов — 65535 шт.
- Повышенная отказоустойчивость и минимальные требования к аппаратным средствам за счёт отсутствия графического интерфейса (консольное приложение ).
- Клиентское ПО:
- Операционная система — Windows или Linux (Unix)
- Отображение данных как в текстовом (табличном), так и в графическом виде (в виде графиков).
- Просмотр архивов.
- Возможность выборочной блокировки (отключения) потребителей.

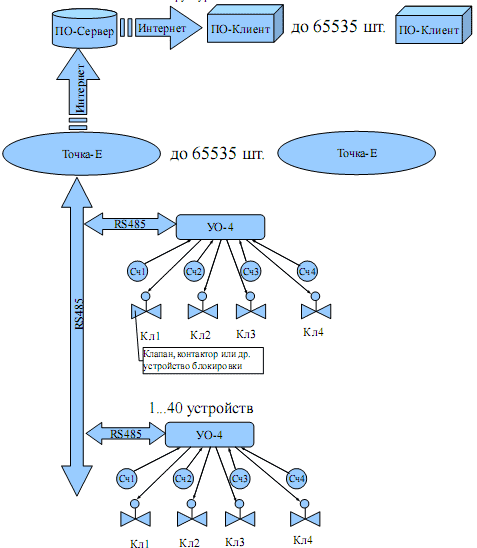

Структурная схема
системы мониторинга и контроля потребления ресурсов ЖКХ
Работа системы мониторинга и контроля
потребления ресурсов ЖКХ:
Данные с импульсных выходов счётчиков поступают на вход прибора УО-4, которое исходя из частоты импульсов производит расчёт текущего значения величины (расхода воды, электрической энергии и т.п.), а также выполняет подсчёт числа импульсов и сохраняет его в энергонезависимой памяти. Все эти данные прибор передаёт по сети RS485 на ведущее устройство («Точка-Е»), которое затем транслирует их посредством Enternet на сервер. При отключении основного питания приборы УО-4 прекращают передачу данных по RS485, но продолжают подсчёт импульсов со счётчиков, питаясь при этом от литиевой батареи, ёмкости которой достаточно для 10 дней работы прибора, после чего необходима замена батареи.
На сервере получаемые через Интернет от устройств «Точка-Е» данные архивируются для последующего использования. Сервер должен быть включен круглосуточно и может располагаться в специально отведённом помещении. К серверу могут подключаться клиенты — специальные программы, имеющие удобный дружественный интерфейс пользователя, позволяющий наблюдать текущие значения величин и их общий суммарный потреблённый объём. Информация может быть представлена как в виде таблиц, так и в виде графиков.
Каждому каналу измерения может быть назначена текстовая метка (например «Расход воды в раковине на 1-м этаже» и т.п.).
Клиентское ПО даёт возможность блокировать потребителей. При этом после того как оператор отдал команду блокировки, она с клиентского ПО поступает на сервер, затем — на устройство «Точка-Е», которое отдаёт команду соответствующему прибору «УО-4», включающему исполнительный механизм блокировки (клапан, контактор и т.п.), после чего потребитель оказывается отключенным от ресурса.
В случае исчезновении основного питания «УО-4» подключает всех потребителей. Пори возобновлении питания — состояние блокировок восстанавливается.
Подключение и настройка оборудования системы мониторинга и контроля потребления ресурсов ЖКХ:
Питание всех устройств системы мониторинга и контроля потребления ресурсов ЖКХ (УО-4 и «Точка Е») осуществляется от источников электропитания (далее источник электропитания) с номинальным напряжением 12 В. Отклонения напряжения должны лежать в пределах от минус 15 % до плюс 10 % номинального значения. Источник электропитания для устройства «Точка Е» должен быть рассчитан на максимальный ток до 1 А, для устройств «УО-4» - на ток до 500 мА.
Подключение импульсных выходов счётчиков (воды, электрической энергии и т.п.) к плате УО-4 осуществляется к клеммам TRM6, TRM7, при этом один вывод импульсного выхода каждого счётчика подключается к общему выводу платы («минус» питания), а другой — к клемме TRM6, TRM7 соответствующей выбранному для данного счётчика каналу (см. рис. 2).

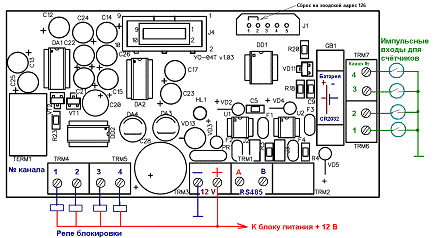

Рис.2. Схема подключения устройства УО-4
Все платы УО-4 подключаются к устройству «Точка Е» посредством шины RS485. “Точка Е” поддерживает опрос приборов по адресам 1...127. К одному устройству «Точка Е» может быт одновременно подключено по шине RS-485 до 40 приборов «УО-4». В случае возникновения необходимости подключения большего числа приборов необходимо использовать повторитель интерфейса (см. рис. 3)
Рис.3 – Увеличение числа подключаемых приборов и длины магистрали
с помощью повторителей интерфейса RS-485
ППК- прибор «УО-4», ИП — источник питания, R – резистор-терминатор (подключается установкой на плате УО-4 джемпера J2, рядом с клеммой «RS485»-TRM1)
Подключение устройства «Точка Е» осуществляется аналогичным образом согласно соответствующим клеммам, показанным на рис.4.

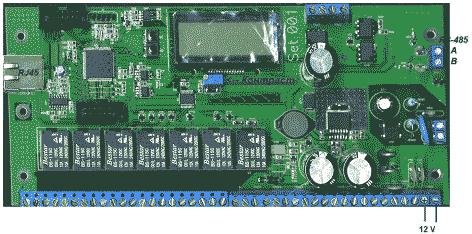

Рис.4. Схема подключения устройства «Точка Е»
Настройка устройства «Точка Е» в составе системы мониторинга и контроля потребления ресурсов ЖКХ
Настройка общих параметров протокола Интернет TCP/IP
Настройка параметров может осуществляться как с сервера, так и через доступ при помощи терминала «Telnet».
Перед первым подключением прибора к сети LAN или Ethernet необходимо, чтобы системный администратор, обслуживающий данную сеть, назначил для подключаемого прибора, как для сетевого устройства, IP-адрес и маску подсети (заводские установки см. в табл. 1), а также обеспечил доступ к серверу сбора данных (TCP-порт 2020).
Таблица 1 – Заводские установки сетевых параметров
№ п/п |
Параметр |
Значение |
1. |
MAC-адрес |
00:04:A3:01:03:(83...88) |
2. |
Собственный IP-адрес |
192.168.10.(186...191) |
3. |
IP-адрес шлюза |
192.168.10.1 |
4. |
Маска подсети |
255.255.255.0 |
5. |
Предпочтительный DNS-сервер |
192.168.10.1 |
6. |
Альтернативный DNS-сервер |
8.8.8.8 |
Для получения доступа к Telnet-интерфейсу настроек необходимо выполнить следующую последовательность действий:
1. Подключите прибор к сетевой карте персонального компьютера, используя сетевой кабель типа «компьютер-компьютер» («кросовер») с разъемами RJ-45. Включите ПК.
2. Нажимая верхнюю кнопку KN1 на плате устройства слева от ЖКИ (см. рис. 4.) добиться отображения собственного IP-адреса на ЖКИ, запомните или запишите этот адрес.
3. Откройте на ПК панели Windows XP: «Пуск» → «Настройка» → «Сетевые подключения» → «Подключение по локальной сети».
4. Настройте параметры протокола TCP/IP для сетевого подключения таким образом, чтобы ПК находился в одной подсети с прибором. Для этого, в большинстве случаев достаточно присвоить компьютеру IP-адрес, отличающийся только последней цифрой от IP-адреса прибора, например, 192.168.10.81 (см. рис. 5). Нажмите кнопку «ОК» на панели «Свойства: Протокол Интернета (TCP/IP)».

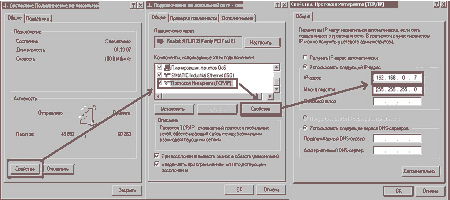

Рис. 5 − Настройки протокола TCP/IP
После чего необходимо запустить командную строку Windows. Для этого откройте на ПК панели Windows XP: «Пуск» → «Выполнить» и наберите команду «cmd». Должна открыться консоль Windows. Затем необходимо набрать команду «telnet» и через пробел IP-адрес устройства (например «telnet 192.168.10.186») нажать «Enter».
После успешного подключения устройство должно выдать
Hello!
Type "help" for help or press "Esc" for exit.
>>
Если ввести «Help» или «?», то будет выдан список поддерживаемых команд с кратким описанием на английском языке. (Рис. 6).

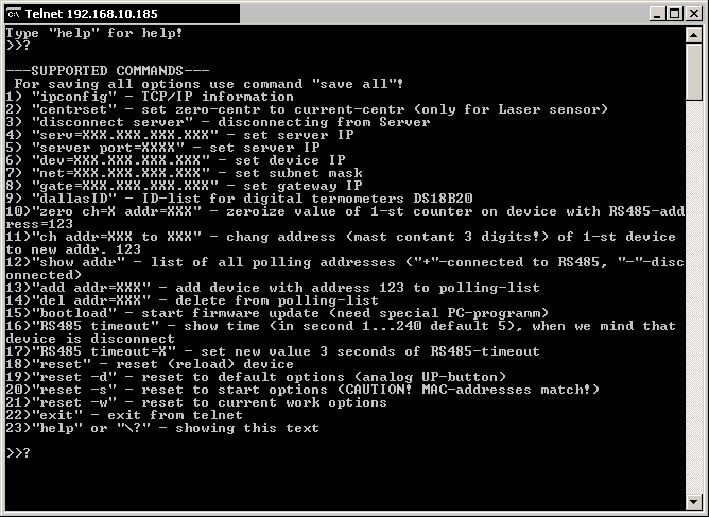

Рис. 6 - Окно настройки устройства «Точка-Е» через Telnet
Из всего многообразия поддерживаемых команд для системы мониторинга объектов ЖКХ интерес представляют следующие:
---SUPPORTED COMMANDS---
For saving options use command "save all". (Для сохранения всех установленных настроек используется команда "save all")
For saving TCP/IP options use command "save all and reset". (Для сохранения всех установленных сетевых настроек TCP/IP используется команда "save all and reset")
1) "ipconfig" - TCP/IP information (выводит информацию о текущих сетевых настройках)
3) "disconnect server" - disconnecting from Server (принудительно отключиться от сервера, по истечении таймаута будет предпринята нова попытка подключения)
4) "objnum=XXXX" - set object number for server (1...65000) (назначение нового номера объекта, под которым прибор подключается к серверу)
5) "serv=XXX.XXX.XXX.XXX" - set server IP (назначение нового IP-адреса сервера)
6) "port=XXXX" - set server TCP PORT (назначение нового номера TCP-порта сервера)
7) "dev=XXX.XXX.XXX.XXX" - set device IP (назначение нового IP-адреса устройства, чтобы изменения вступили в силу нужен ввод команды "save all and reset")
8) "net=XXX.XXX.XXX.XXX" - set subnet mask (назначение новой маски подсети)
9) "gate=XXX.XXX.XXX.XXX" - set gateway IP(назначение нового IP-адреса шлюза)
10) "mac=XXXXXXXXXXXX" - set device MAC-address (назначение нового MAC-адреса устройства, соблюдайте осторожность! Адреса не должны совпадать)
12)"zero ch=X addr=XXX" - zeroize value of 1-st counter on device with RS485-add
ress=123 (обнуление (сброс) текущего количества всех импульсов (общего расхода воды, эл.энергии и т.п.) по заданному каналу ch=1...4 на приборе с адресом addr=1...127)
13)"ch addr=XXX to XXX" - chang address (mast contant 3 digits!) of 1-st device
to new addr. (сменить адрес со старого addr=XXX (обязательно 3 знака, т.е. например 001, 015 и т.п.) на новый адрес «to XXX», при этом старый адрес будет автоматически исключен из списка опрашиваемых, а новый адрес — включен в этот список)
14)"show addr" - list of all polling addresses ("+"-connected to RS485, "-"-disc
onnected) (отобразить список опрашиваемых адресов, «+» - прибор с данным адресом отвечает, «-» - прибор не отвечает)
15)"add addr=XXX" - add device with address 123 to polling-list (добавить новый адрес ХХХ в список опрашиваемых приборов)
16)"del addr=XXX" - delete from polling-list (удалить адрес ХХХ из списка опрашиваемых приборов)
18)"RS485 timeout" - show time (in second 1...240 default 5), when devices belie
ve disconnected (отображает текущее значение таймаута шины RS485, т.е. интервал времени от момента последнего ответа прибора и до того момента после которого считается, что связь с прибором потеряна (на ЖКИ и по команде "show addr" отображается «-»))
19)"RS485 timeout=X" - set new value of RS485-timeout (seconds) (задать таймаут, сек)
20)"reset" - reset (reboot) device (перезагрузить устройство)
21)"reset -d" - reset to default options (analog UP-button) (сброс настроек устройства на заводские установки)
24)"exit" - exit from telnet (выход «Telnet», можно использовать клавишу «ESCAPE»)
25)"help" or "\?" - showing this text (показать данную справку)
Сброс на заводские установки
Для того чтобы сбросить на заводские установки устройство «Точка Е» необходимо в момент подачи питания удерживать верхнюю кнопку слева от ЖКИ в течении 6...10 сек.
Для того чтобы сбросить на заводской адрес 126 прибор «УО-4» нужно при отсутствии батареи и до подачи питания установить перемычку между контактами № 1 и 2 разъёма J1 (рис. 2), затем подать питание. Об успешном сбросе адреса сигнализирует 10-ти кратное быстрое мерцание светодиода. После окончания сброса светодиод остаётся включенным. Затем необходимо удалить перемычку.
Первичная настройка нового устройства
Последовательность действий:
а) Подключите «Точку Е» к сети локальной сети и обеспечьте к ней доступ по «Telnet».
б) Подключите ОДИН новый прибор «УО-4» к клеммам «RS485» устройства «Точка Е».
в) Подключитесь к «Точке Е» через Telnet
г) Смените адрес прибора при помощи команды "ch addr=126 to XXX", где ХХХ — новый требуемый адрес в диапазоне 1...127. При успешной смене адреса светодиод на приборе должен начать мерцать с частотой, соответствующей частоте опроса. Если светодиод не начал мерцать, то выполните сброс прибора на заводской адрес 126 и повторите попытку.
д) Не отключая данного прибора при необходимости можно подключать следующий и повторить для него операцию смены адреса.
Краткое описание клиентского и серверного программного обеспечения
Внешний вид серверного программного обеспечения приведен на рис. 6.
Рис.6 – Серверное программное обеспечение (ПО)
Клиентское ПО включает 2 клиентских приложения.
-
- Клиентское ПО для настройки системы и просмотра показаний приборов в режиме On-Line (клиент для инженера и оператора системы).
- Клиентское ПО для учета энергопотребления объектов ЖКХ, предназначенное для определения и визуализации потребления абонентами энергоресурсов за заданный период времени (клиентское ПО для ТСЖ и управляющих компаний).
Внешний вид клиентского ПО приведен на рис. 7. На вкладке «Состояние объекта» выводятся данные, получаемые в реальном режиме времени с объектового оборудования. В левой панели выводится список устройств, подключенных к Серверу. На вкладке «Состояние объекта» выводятся данные, полученные с прибора, наличие тревоги, а также состояние подключения прибора к Серверу и актуальность полученных данных.
Рис.7 – Клиентское ПО, вкладка «Состояние объекта»
На вкладке «On-line просмотр» выводятся данные, получаемые с приборов, в графическом виде (см. рис. 8).
Рис.8 – Клиентское ПО, вкладка «On-line просмотр»
Клиентское ПО для учета энергопотребления объектов ЖКХ:
-
- обеспечивает ведение базы данных, содержащей информацию об абонентах (юридических и физических лицах), приборах энергоучета и тарифах оплаты услуг энергопотребления;
- обеспечивает импорт данных об энергопотреблении с нескольких серверов системы учета энергопотребления;
- позволяет просматривать детализацию потребления энергоресурсов для отдельного абонента (или для группы абонентов / объектов) за заданный временной интервал (см. рис. 9);
- позволяет просматривать распределение потребления энергоресурсов между абонентами или объектами ЖКХ за заданный временной интервал (см. рис. 10);
- поддерживает формирование квитанций об оплате услуг ЖКХ (см. рис. 11), определение баланса абонентов, формирование списков должников;
- поддерживает формирование отчетов о потреблении энергоресурсов абонентами за заданный период времени (см. рис. 12).
Рис.9 – Просмотр суммарного потребления холодной воды объектом с детализацией 1 сутки
Рис.10 – Просмотр распределения потребления электроэнергии между абонентами
Рис.11 – Пример квитанции об оплате, сформированной клиентским приложением
Рис.12 – Пример отчета о потреблении электроэнергии абонентами
Рис. 13 - Автоматизированная энергосберегающая система индивидуального учета энергоресурсов на основе проводных сетевых технологий в здании торгового центра.
