Пылесос самообслуживания
ВАКУУМНЫЙ ПЫЛЕСОС САМООБСЛУЖИВАНИЯ «ТАЙФУН»
ОПИСАНИЕ И РАБОТА ВАКУУМНОГО ПЫЛЕСОСА САМООБСЛУЖИВАНИЯ «ТАЙФУН»
Назначение вакуумного пылесоса самообслуживания.
Вакуумный пылесос самообслуживания «Тайфун» предназначен для уборки салона автомобиля путем всасывания мелких частиц (грязи и пыли), предоставления пользователю возможности самостоятельного использования, взимания с него денежных средств в сумме, пропорциональной времени работы вакуумных турбин.
Пылесос самообслуживания применяется для наружной установки на охраняемых стоянках, автомобильных мойках, станциях технического обслуживания, бензиновых и газовых заправках, пунктах самообслуживания и т.д.
Пылесос самообслуживания осуществляет:
- включение и выключение вакуумных турбин;
- контроль и индикацию суммы вносимых пользователем денежных средств;
- контроль и индикацию оставшегося оплаченного времени работы вакуумных турбин;
- контроль открытия двери;
- контроль открытия денежного ящика;
- контроль уровня денежных средств в денежном ящике (опционально);
- возможность проведения операции инкассации денежных средств;
- хранение настроек и журнала событий (51000 записей) в энергонезависимой памяти основной платы пылесоса.
Прием вносимых пользователем денежных средств осуществляется с помощью монетоприемника, расположенного на двери.
Индикация суммы вносимых пользователем денежных средств и оставшегося оплаченного времени работы вакуумных турбин осуществляется с помощью четырехсимвольного семисегментного индикатора, расположенного на двери.
Контроль открытия двери и контроль открытия денежного ящика осуществляются с помощью герконов, расположенных в сервисном отсеке.
Контроль уровня денежных средств в денежном ящике осуществляется с помощью ультразвукового датчика, располагающегося в сервисном отсеке над денежным ящиком (устанавливается опционально).
Проведение операции инкассации денежных средств осуществляется с использованием ключей доступа Touch Memory™. Идентификация ключей доступа осуществляется считывателем, находящимся в сервисном отсеке. Информация о проведенных инкассациях хранится в энергонезависимой памяти основной платы пылесоса.
Основная плата пылесоса является WEB-сервером, имеющим собственный пользовательский WEB-интерфейс, доступ к которому может производиться с персонального компьютера пользователя (ответственного лица) по каналам сети Интернет.
WEB-интерфейс обеспечивает настройку всех рабочих параметров пылесоса, контроль его текущего состояния, запись и чтение в энергонезависимой памяти электронных ключей доступа Touch Memory™, чтение информации журнала событий.
Основная плата пылесоса также является Telnet-сервером. Это позволяет осуществлять настройку рабочих параметров пылесоса, контроль его текущего состояния, запись и чтение в энергонезависимой памяти электронных ключей доступа Touch Memory™, чтение информации журнала событий с помощью приложения Windows «Telnet».
Возможности контроля и настройки параметров пылесоса, записи и чтения информации, могут быть также доступны по шине RS-485 для интеграции с ПО заказчика посредством стандартных протоколов типа MODBUS или иных специфических протоколов.
Во время функционирования пылесоса осуществляется запись событий (прием монет, включение и выключение турбин, открытие и закрытие двери и денежного ящика, событие инкассации и др.) в энергонезависимую память основной платы пылесоса.
Пылесос предназначен для постоянного соединения со стационарной проводкой и должен быть подключен к заземляющему устройству. Питание пылесоса осуществляется от основной (первичной) однофазной сети 220 В, 50 Гц. Степень защиты, обеспечиваемая оболочкой пылесоса - IP23.
Таблица 1 - Основные технические характеристики пылесоса самообслуживания
№ п/п |
Наименование характеристики, единицы измерения |
Значение |
1 |
Напряжение питания пылесоса самообслуживания, В |
220 |
2 |
Частота электрической сети, Г ц |
50 |
3 |
Потребляемая мощность пылесоса самообслуживания, кВА, не более |
2,6 |
4 |
Г абаритные размеры пылесоса самообслуживания, мм, не более Высота Ширина Г лубина |
1485 |
5 |
Очистительная способность от песка, %, не менее |
90 |
6 |
Нитесборочная способность, %, не менее |
90 |
7 |
Емкость пылесборника пылесоса самообслуживания, л, не менее |
15 |
8 |
Длина шланга пылесоса самообслуживания, м |
4 |
9 |
Рабочий диапазон температур пылесоса самообслуживания, °С |
-20...+40 |
10 |
Срок службы пылесоса самообслуживания, лет |
5 |
11 |
Масса пылесоса самообслуживания (без стрелы), кг |
45 |
12 |
Длина стрелы пылесоса самообслуживания с поворотным механизмом, м |
2 |
13 |
Способ приема и передачи данных |
сеть Интернет, шина RS-485 (опционально) |
14 |
Количество ключей доступа Touch Memory™, используемых с пылесосщь самообслуживания |
до 10 |
Устройство пылесоса самообслуживания

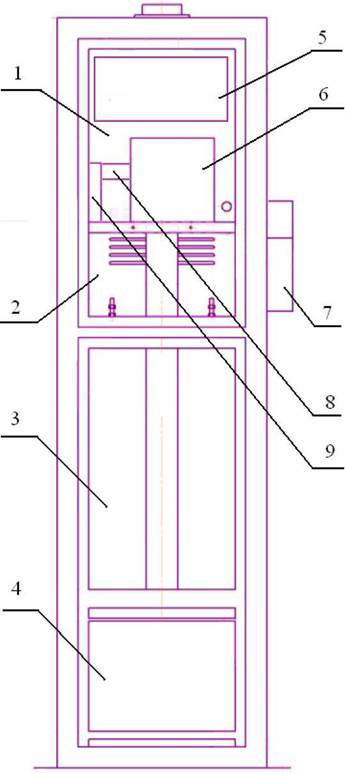

Общий вид конструкции пылесоса самообслуживания показан на рисунке 1 (стрела с поворотным механизмом, шланг, автонасадка и колено не показаны).
Пылесос выполнен в виде металлического корпуса с четырьмя отсеками. Сервисный отсек (1) и отсек вакуумных турбин (2) закрываются общей дверью с одним замком типа Euro-Lock. Отсек фильтрации (3) и отсек сбора мусора (4) закрываются общей крышкой с двумя замками типа Euro-Lock. В сервисном отсеке размещены пластина с печатными платами (5), денежный ящик (6), автоматы защиты сети (8) и плата управления вакуумными турбинами (9). На боковой стенке пылесоса смонтирован держатель (7) для шланга с автонасадкой. Г абаритные и установочные размеры пылесоса приведены в Приложении А.
Конструкция пылесоса предполагает его использование в напольном стационарном положении. В корпусе предусмотрены отверстия для крепления пылесоса к полу, ввода кабеля питания от сети 220 В/50 Гц и кабеля связи по шине Ethernet-LAN.
Пластина с печатными платами (5) содержит основную плату, два источника питания 12 В и считыватель ключей доступа Touch Memory™.
Рисунок 2 - Внешний вид основной платы пылесоса |

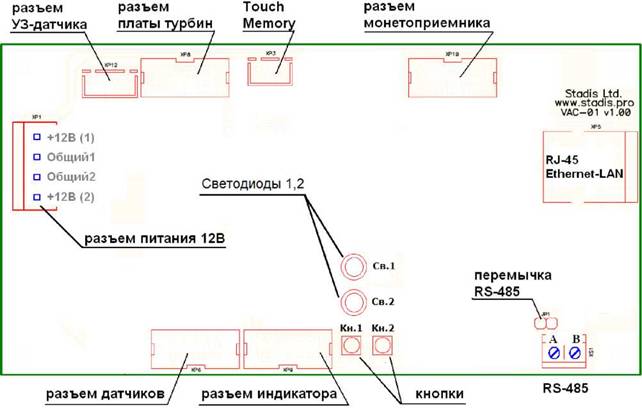

Внешний вид основной платы пылесоса самообслуживания показан на рисунке 2.
К элементам основной платы, используемым для функционирования пылесоса самообслуживания , относятся:
- «разъем питания 12В» - клеммы для подключения двух источников электропитания стабилизированного напряжения питания 12 В, расположенных на пластине с печатными платами;
- «разъем УЗ-датчика» - разъем для подключения ультразвукового датчика уровня монет в денежном ящике (устанавливается опционально);
- «разъем платы турбин» - разъем для подключения платы управления вакуумными турбинами;
- «Touch Memory» - разъем для подключения к считывателю ключей доступа Touch Memory™;
- «разъем монетоприемника» - разъем для подключения монетоприемника NRI-G13, расположенного на двери;
- «RJ-45 Ethernet-LAN» - разъем RJ-45 для подключения кабеля типа «витая пара» к сети LAN стандарта Ethernet 100/10 Base T;
- «RS-485» - клеммы для подключения персонального компьютера по интерфейсу стандарта RS-485 (с помощью специализированного переходника);
- «перемычка RS-485» - клеммы для установки перемычки шины RS-485;
- «Кнопки» - тактовые кнопки для работы с пылесосом в разных режимах его функционирования;
- «Светодиоды 1,2» - светодиоды индикации обмена в шине RS-485 и работы с пылесосом в разных режимах его функционирования;
- «разъем индикатора» - разъем для подключения четырехсимвольного семисегментного индикатора, расположенного на двери;
- «разъем датчиков» - разъем для подключения герконов открытия двери и денежного ящика.
Работа пылесоса самообслуживания
Общие положения
Пылесос самообслуживания позволяет осуществлять уборку салона автомобиля пользователем самостоятельно после внесения денежных средств с помощью монетоприемника. После внесения денежных средств происходит включение вакуумных турбин пылесоса самообслуживания на время, пропорциональное сумме внесенных денег.
Работа основной платы пылесоса самообслуживания заключается в постоянном контроле состояния входов (герконов двери и денежного ящика), обмене данными с монетоприемником о вносимых денежных средствах, управлении вакуумными турбинами, индикации пользователю информации о внесенных денежных средствах и оставшемся времени работы вакуумных турбин.
Режимы работы пылесоса самообслуживания
Алгоритм функционирования основной платы пылесоса самообслуживания предусматривает его работу в одном из следующих режимов:
- ожидание;
- работа турбин;
- инкассация;
- инженерный режим.

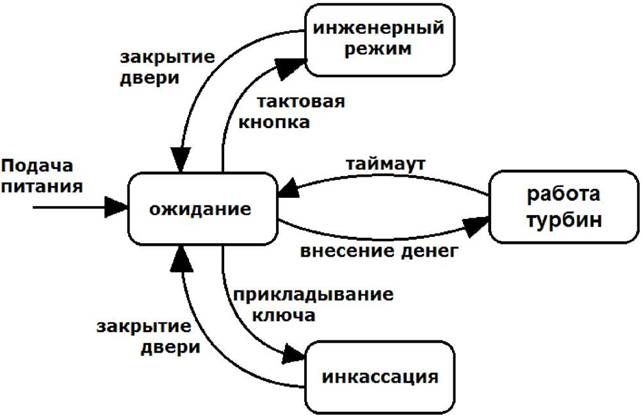

Упрощенная диаграмма состояний пылесоса самообслуживания представлена на рисунке 3.
После подачи питания на пылесос самообслуживания, он переходит в режим ожидания, при этом вакуумные турбины выключены, монетоприемник в состоянии готовности к приему денежных средств. При внесении денежных средств пылесос самообслуживания переходит в режим работы турбин, при этом включаются вакуумные турбины. По истечению оплаченного времени пылесос самообслуживания переходит в режим ожидания, при этом вакуумные турбины выключаются.
Рисунок 3 - упрощенная диаграмма состояний пылесоса самообслуживания |
Режим инкассации служит для обеспечения корректного учёта изъятия денег из денежного ящика. Для перехода в режим инкассации необходимо приложить ключ доступа Touch Memory™ к считывателю, расположенному в сервисном отсеке пылесоса самообслуживания. При этом в журнале событий, хранимом в энергонезависимой памяти основной платы пылесоса, будет сделана запись о событии инкассации. Выход из режима инкассации происходит при закрытии двери.
Инженерный режим служит для обеспечения возможности записи ключей доступа Touch Memory™ в энергонезависимую память пылесоса, а также их стирания из памяти. Переход в инженерный режим осуществляется при нажатии на кнопку 1 на основной плате пылесоса. Выход из инженерного режима происходит при закрытии двери.
ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ ПЫЛЕСОСА САМООБСЛУЖИВАНИЯ.

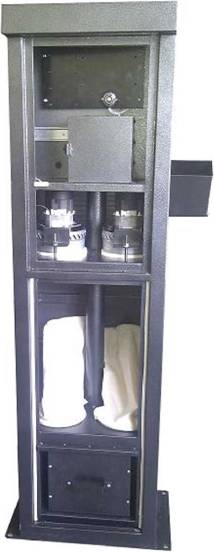

Рисунок А1 - Внешний вид пылесоса самообслуживания |
Рисунок А2 - Внешний вид пылесоса со снятыми дверью и крышкой |

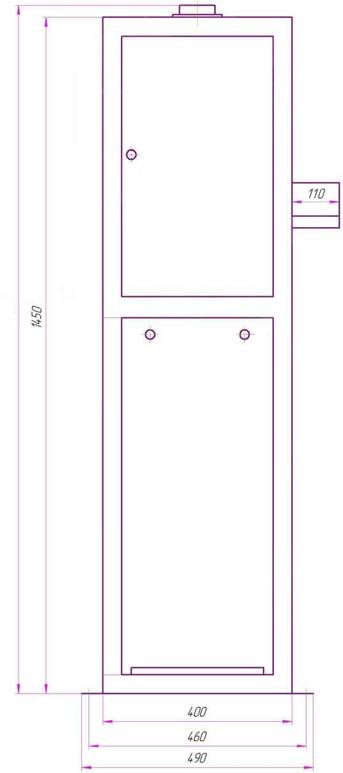

Рисунок А3 - Габаритные и установочные размеры пылесоса самообслуживания |
Рисунок А4 - Габаритные и установочные размеры пылесоса самообслуживания
WEB-ИНТЕРФЕЙС ПЫЛЕСОСА САМООБСЛУЖИВАНИЯ
Перед первым подключением пылесоса к сети LAN-Ethernet необходимо, чтобы системный администратор, обслуживающий данную сеть, назначил для подключаемого пылесоса, как для сетевого устройства, IP-адрес и маску подсети (заводские установки см. в табл. Б1), а также обеспечил доступ к узлам smtp.vsi.ru (протокол SMTP, TCP-порт номер 25) и серверу «ru.pool.ntp.org» (протокол NTP (SNTP), UDP-порт номер 123).
Таблица Б1 - Заводские установки сетевых параметров
№ п/п |
Параметр |
Значение |
1. |
MAC-адрес |
00:04:A3:01:xx:xx |
2. |
Собственный IP-адрес |
192.168.10.180 |
3. |
IP-адрес шлюза |
192.168.10.1 |
4. |
Маска подсети |
255.255.255.0 |
5. |
Предпочтительный DNS-сервер |
192.168.10.1 |
6. |
Альтернативный DNS-сервер |
169.254.1.1 |

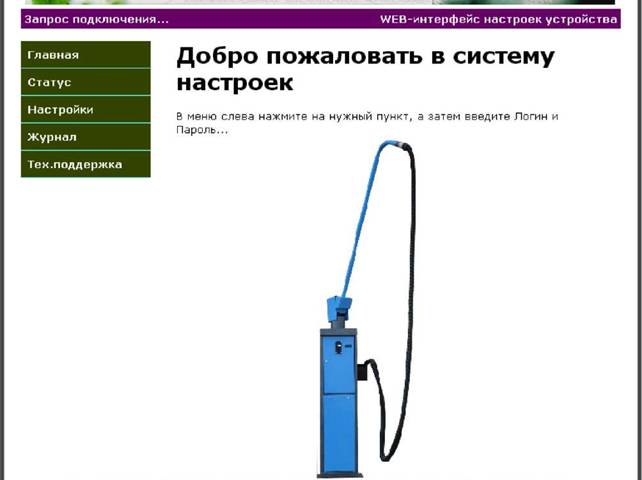

Для получения доступа к WEB-интерфейсу необходимо выполнить следующую последовательность действий.
Подключите основную плату пылесоса к сетевой карте персонального компьютера или ноутбука, используя сетевой кабель типа «компьютер- компьютер» («кросовер») с разъемами RJ-45. Включите ПК.
Откройте на ПК панели Windows XP: «Пуск» ^ «Настройка» ^ «Сетевые подключения» ^ «Подключение по локальной сети».

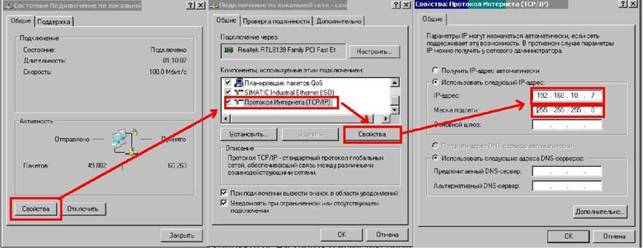

Настройте параметры протокола TCP/IP для сетевого подключения таким образом, чтобы ПК находился в одной подсети с пылесосом. Для этого, в большинстве случаев достаточно присвоить компьютеру IP-адрес, отличающийся только последней цифрой от IP-адреса пылесоса, например, 192.168.10.81 (см. рис. Б1). Нажмите кнопку «ОК» на панели «Свойства: Протокол Интернета (TCP/IP)».
Запустите Интернет-браузер «MS Internet Explorer» или любой другой, поддерживающий технологию Java Script.

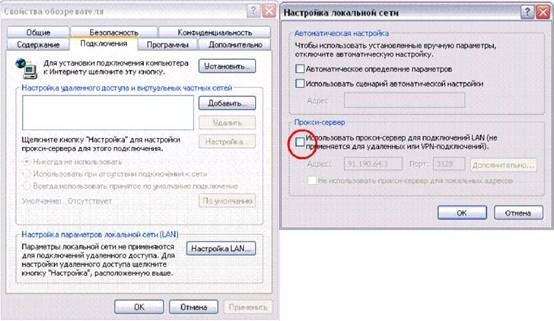

В настройках браузера отключите возможность использования прокси- сервера. Для этого при работе в «MS Internet Explorer» зайдите в меню «Пуск», откройте «Панель управления» и выберите «Свойства обозревателя». На появившейся форме (см. рис. Б2) выберите вкладку «Подключения» и нажмите кнопку «Настройка LAN». На появившейся форме «Настройка локальной сети» снимите отметку «Использовать прокси-сервер...». Нажмите кнопки «ОК» на панелях «Настройка локальной сети» и «Свойства обозревателя».
В адресной строке наберите собственный IP-адрес пылесоса (см. табл. Б2) и нажмите кнопку «ОК» на панели «Настройка локальной сети», после чего в окне браузера появится главная страница WEB-интерфейса пылесоса (см. рис. Б3).
Настройка параметров основной платы производится с использованием главного меню WEB-интерфейса, которое содержит 5 пунктов:
- «Г лавная»;
- «Статус»;
- «Настройки»;
- «Журнал»;
- «Тех. поддержка».
Каждый из пунктов меню является ссылкой на отдельную WEB-страницу и с его помощью настраивается определенная группа параметров пылесоса.
При первом за текущий сеанс работы Интернет-браузера входе в любой из пунктов меню «Статус», «Настройки», «Журнал» необходимо пройти авторизацию в появившемся окне формы авторизации (см. рис. Б4).
В строке «Имя» введите значение «Admin», в строке пароль введите пароль (заводская установка «start»), который в дальнейшем при необходимости может быть изменен.
С целью безопасности рекомендуется снять отметку «Запомнить пароль». Нажмите кнопку «ОК» в окне формы авторизации.
Для дальнейшей навигации по WEB-интерфейсу запрос пароля не требуется до тех пор, пока не завершится текущий сеанс работы Интернет-браузера (браузер закрыт и открыт заново).
Состав меню WEB-интерфейса и перечень отображаемых параметров могут отличаться от приведенных в данном руководстве в зависимости от версии программного обеспечения пылесоса, согласно п. 5.7.
Пункт главного меню «Статус»

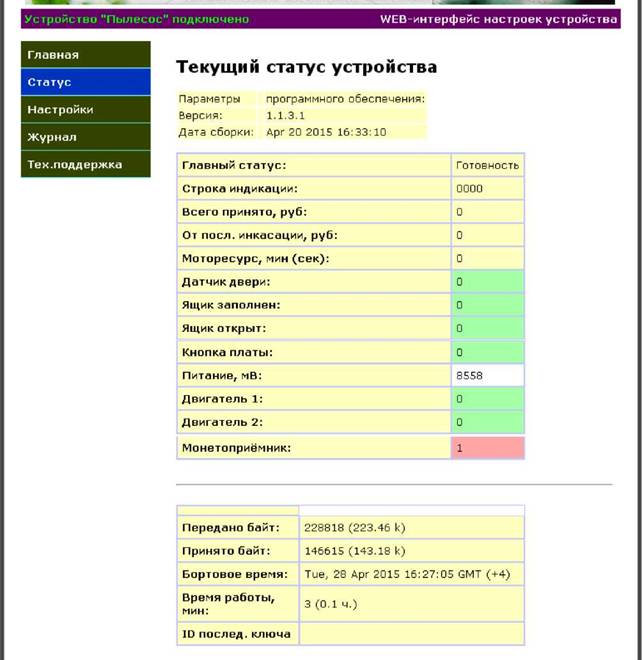

предназначен для организации просмотра текущего состояния пылесоса (см. рис. Б5).
На странице «Статус» отображаются следующие параметры:
«Главный статус» - отображает текущий режим работы пылесоса;
«Строка индикации» - показывает символы, отображаемые на индикаторе в данный момент времени;
«Всего принято, руб» - отображает сумму денежных средств, внесенных за всё время работы пылесоса с момента его приобретения;
«От посл.инкассации, руб» - отображает сумму денежных средств, внесенных за время работы пылесоса с момента последней инкассации;
«Моторесурс, мин (сек)» - отображает время, в течение которого были запущены вакуумные турбины с момента приобретения пылесоса;
«Датчик двери» - отображает «0», если дверь закрыта, «1», если дверь открыта;
«Ящик заполнен» - отображает «0», если уровень монет в денежном ящике ниже порогового значения, «1», если уровень монет в денежном ящике выше порогового значения;
«Ящик открыт» - отображает «0», если денежный ящик закрыт, «1», если денежный ящик открыт;
«Кнопка платы» - отображает «0», если тактовая кнопка 1, находящаяся на основной плате пылесоса, не нажата, «1», если кнопка нажата;
«Питание, мВ» - отображает напряжение питания основной платы пылесоса (в милливольтах);
«Двигатель 1» - отображает «0», если сигнал запуска вакуумной турбины №1 не подан, «1», если сигнал запуска вакуумной турбины 1 подан;
«Двигатель 2» - отображает «0», если сигнал запуска вакуумной турбины №2 не подан, «1», если сигнал запуска вакуумной турбины 2 подан;
«Монетоприемник» - отображает «0», если питание на монетоприемник не подано, «1», если питание на монетоприемник подано;
«Передано байт» и «Принято байт» - отображает трафик информации, переданной и принятой по каналу Ethernet-LAN с момента подачи питания на основную плату пылесоса;
«Бортовое время» - отображает текущее время основной платы пылесоса;
«Время работы, мин» - отображает время, отработанное основной платой с момента подачи на нее питания или ее перезагрузки («аптайм»).
«ID послед.ключа» - отображает идентификатор (ID) последнего приложенного к считывателю ключа доступа Touch Memory™ .
Благодаря используемой в программном обеспечении пылесоса технологии AJAX (Asynchronous Javascript and XML) значения всех этих параметров отображаются в реальном масштабе времени с частотой автоматического обновления порядка двух раз в секунду без необходимости обновления всей страницы.
Пункт главного меню «Настройки»

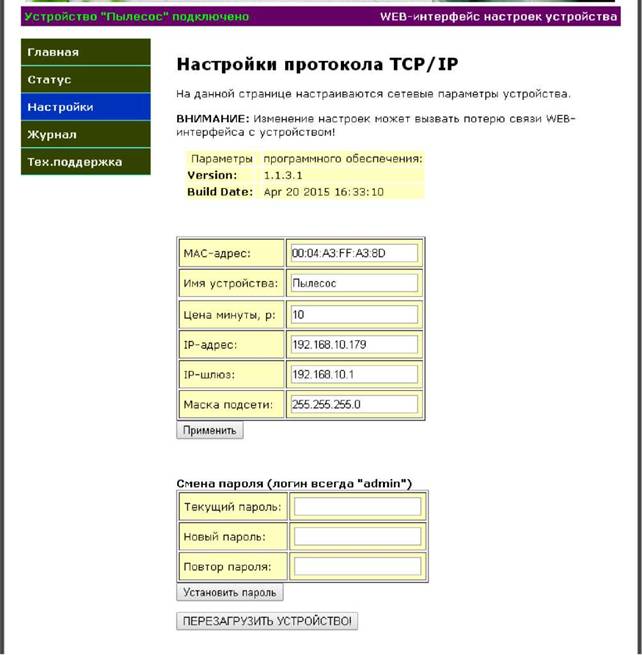

(см. рис. Б6) служит для отображения и изменения следующих настроек основной платы пылесоса.
В верхней таблице находится информация о версии программного обеспечения.
В средней таблице отображаются следующие параметры:
в поле «МАС-адрес» отображается МАС-адрес основной платы пылесоса (может потребоваться администратору для конфигурирования сети LAN);
поле «Имя устройства» служит для ввода текстовой метки, используемой в качестве описания имени устройства для идентификации (это может быть, например, адрес установки пылесоса);
в поле «Цена минуты, р» вводится цена 1 минуты работы вакуумных турбин (в рублях);
в поле «IP-адрес» вводится ГР-адрес основной платы пылесоса;
в поле «IP-шлюз» вводится номер IP-шлюза;
в поле «Маска подсети» вводится маска подсети основной платы.
После ввода нужных значений параметров в поля таблицы нажмите кнопку «Применить».
Если настройки были заданы корректно, параметры будут записаны в энергонезависимую память основной платы пылесоса, а в WEB-интерфейсе откроется страница с сообщением «Параметры успешно установлены». Кликните по данному сообщению для возврата на предыдущую страницу WEB- интерфейса. В случае если какой-либо из параметров был задан неверно, откроется страница с сообщением об ошибке и указанием параметра, значения которого заданы некорректно. В этом случае вернитесь на страницу «Настройки» и повторите ввод параметров.
После записи в энергонезависимую память параметры «Имя устройства» и «Цена минуты» будут сразу применены и пылесос будет функционировать с их новыми значениями. Для применения остальных параметров необходимо нажать кнопку «Перезагрузить устройство» в нижней части данной страницы и следовать инструкциям, отображаемым в окне браузера.
Нижняя таблица служит для смены пароля доступа к WEB-интерфейсу. Для смены пароля введите текущий пароль и новый пароль в соответствующие поля, после чего нажмите кнопку «Установить пароль». Перезагрузка устройства при смене пароля не требуется.
Пункт главного меню «Журнал»

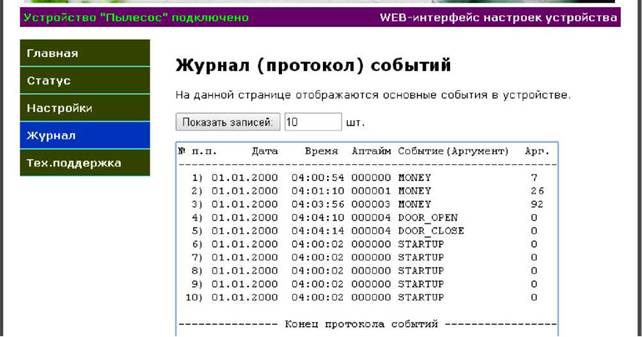

предназначен для организации просмотра протокола событий, который ведется в энергонезависимой памяти основной платы пылесоса (см. рис. Б7).
Записи событий выводятся в хронологическом порядке, т.е. первым идет самое недавнее событие, а последним - самое старое. Каждая запись состоит содержит следующие поля:
порядковый номер ячейки хранения в памяти;
дата в формате «день. месяц. год»;
время в формате «час (00...23) : минуты : секунды»;
«Аптайм», то есть время работы платы с момента подачи питания или перезапуска;
«Событие» - отображает название произошедшего события;
«Арг.» - дополнительный аргумент для события, например, при добавлении монеты в текущем сеансе работы турбин в поле «Арг.» будет отображен номинал этой монеты;
«Деньги» - сумма денежных средств, внесенных за всё время работы пылесоса с момента его приобретения;
«Моторесурс» - время, в течение которого были запущены вакуумные турбины с момента приобретения пылесоса;
«U» - напряжение питание основной платы пылесоса.
На рис. Б7 показаны не все колонки таблицы журнала событий. Для просмотра колонок таблицы, которые располагаются в правой части таблицы, воспользуйтесь ползунком горизонтальной прокрутки таблицы.
В случае если пылесос не смог установить свои внутренние часы реального времени по серверу «ru.pool.ntp.org» (протокол SNTP, TCP-порт номер 123), то дата устанавливается как 01 января 2000 г., а время начинает отсчитываться от 00:00:00 с момента включения пылесоса.
Протокол содержит большое количество записей (51000 шт.) и для его вывода в браузер может потребоваться продолжительное время.
